远心镜头设计原理解析

远心镜头（Telecentric），主要是为纠正传统镜头的视差而特殊设计的镜头，它可以在一定的物距范围内，使得到的图像放大倍率不会随物距的变化而变化，这对被测物不在同一物面上的情况是非常重要的应用。
远心镜头依据其独特的光学特性：高分辨率、超宽景深、超低畸变以及独有的平行光设计等，给机器视觉精密检测带来质的飞跃。但是由于应用领域不是非常广泛，远心镜头一直带着神秘色彩而不为人所熟知，下面就由中国机器视觉商城（www.china-vision.com.cn）先为您解析远心镜头的设计原理吧。

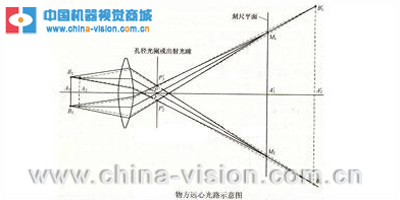

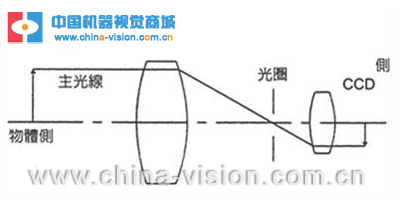

1、物方远心光路设计原理及作用：
物方主光线平行于光轴主光线的会聚中心位于像方无限远，称之为：物方远心光路。其作用为：可以消除物方由于调焦不准确带来的，读数误差。

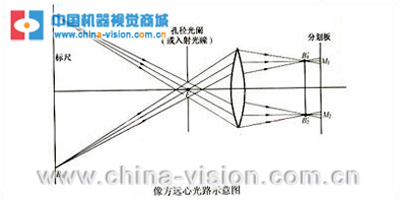

2、像方远心光路设计原理及作用：
像方主光线平行于光轴主光线的会聚中心位于物方无限远，称之为：像方远心光路。其作用为：可以消除像方调焦不准引入的测量误差。

3、两侧远心光路设计原理及作用：
综合了物方/像方远心的双重作用。主要用于视觉测量检测领域。

从以上各类远心镜头设计原理即可看出，远心镜头是在充分利用光学成像特性，充分考虑在成像中光线的影响而设计的高精度镜头，目前在机器视觉精密测量、高精度检测领域已被广泛应用。
