技术参数

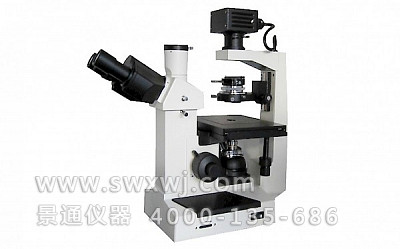

XS-37C三目倒置生物显微镜技术参数

一、显微镜参数:

序号名称技术参数
01目镜大视野WF10X(Φ20mm)、对中望远镜
02长距平场物镜物镜:PLL 10X/0.25、25X/0.40、40X/0.60(弹簧)
相衬物镜:PLL 10X/0.25PHP、 25X/0.40PHP2
03总放大倍数100X-400X
04观察头三目,铰链式30°倾斜可360°旋转
05转换器四孔(内向式滚珠内定位)
06粗微调调焦范围粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm
07载物台双层机械式 尺寸200X152mm 移动范围 75X30mm  游标格值0.1mm
08培养皿托板内槽尺寸:Ф68mm
内槽尺寸:34mm(宽)X77.5mm(长),可适配圆形培养皿Ф68.5mm
09光瞳距离55-75mm
10滤色片蓝、绿、磨砂
11聚光镜插板式相衬聚光镜,工作距离30mm
12照明6V 20W卤素灯, 亮度可调
13仪器重量净重9.0公斤    毛重11.0公斤
14仪器尺寸仪器尺寸20X43X44(cm) 包装尺寸30X38X50(cm)

二、目镜参数:

型号
T ype
放大倍率
Magnification
视场直径(mm)
F.O.V
外径(mm)
Tube diameter
WF10X/2010XΦ20Φ23

三、物镜参数:

放大倍率 Magnification数值孔径 N.A分辨率 R(μm)工作距离WD(mm)共轭距离Conjugate(mm)齐焦距离Parfocus(mm)盖玻片厚度CoverGlass(mm)
10X PHP0.251.108.80195451.2
25X PHP0.400.704.78195451.2
10X0.251.108.80195451.2
25X0.400.704.80195451.2
40X(s)0.600.423.30195451.2
