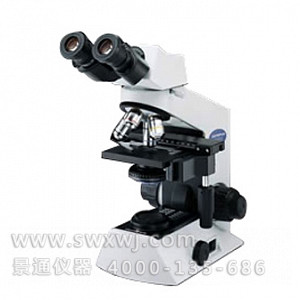

CX21奥林巴斯生物显微镜

奥林巴斯显微镜CX21系列采用的是具有明场观察功能的阿贝聚光镜。这种聚光镜拥有良好的聚光能力，并且它完美的优化了显微镜成像的对比度，其孔径光阑上的标出与物镜放大倍率相应时，可以使图像的分辨率更高，对比度更加明显。CX21系列采用的聚光镜数值孔径在浸油时可达到1.25，内置孔径光阑，并且具有平场消色差的效果。至于目镜，CX21显微镜则采用了10×，视场数也达到了F.N. 18。在设计观察筒时，显微镜延续了奥林巴斯CX31常见的双目显微镜的使用风格，镜筒倾角30度，瞳间距48—75mm，这种设计理念可以让使用者在观察的同时保持一个舒服的姿势。而观察筒同时具备的瞳距和屈光度的调节功能，也可以方便的供多人使用。高视场数，高眼点目镜设计则方便使用者在不用摘下眼镜时就可以轻松观察。反光镜是奥林巴斯显微镜的选配件，它采用了15×目镜（F.N.12）的配置，方便使用者在即使没有电源的情况下仍然能够继续观察。当有外部光源时，也可以讲观察镜倒转过来，并在透过镜臂的大孔观察载片，为使用者使用提供了便利。

与先进的光学系统相一致的是，平场消色差物镜首次出现在了教学显微镜的标准配置中，极大的提高了显微镜图像的平场性。这种物镜进入教学领域不仅可以极大的提升显微镜的成像质量，对图像色差进行自主弥补，，而且可以对物镜观察场曲做出了进一步矫正，使图像更加平直，亮度对比更加清晰，经此成像即使在Zui边缘地区的图像和色彩仍然能够保持完整、鲜艳。至于完美的固定4孔物镜转盘则保持看显微镜使用过程中的便捷通畅，确保了显微镜使用过程中的平滑性和耐用性，为物镜的自由转换提供了方便。另外，在物镜转盘上还带有一个橡胶环，便于转换，这也是奥林巴斯人机工程学的贡献。为了进一步满足不同使用者的需要，厂家在制造这款CX21系列显微镜时，还特意研发出四种不同的型号，以备消费者选择。包括4×N.A.O.10 W.D. 22.0mm款；10×N.A.O.25 W.D. 10.5mm款；40×N.A.O.65 W.D. 0.56mm款；100×N.A.1.25 W.D. 0.13mm（选配）款。

照明也是奥林巴斯显微镜能够风靡的不可或缺的原因，这款CX21显微镜也继承了奥林巴斯显微镜优秀的照明系统。它采用了6V20W高亮度卤素灯作为电源，100—240V 50/60Hz通用，在保证明亮、稳定的照明时，完美的延长了灯泡的使用寿命和安全性。内置的透射光柯勒照明克服了临界照明的缺点，不仅可以提供整个视场的明亮、均匀的照明环境，而且更是显微照明的首选。

CX21系列载物台使用的是简单耐用的无支架式载物台。尺寸大小为120mm×132mm,活动范围为X轴向76mm×Y轴向30mm的，单片标本夹。整个载物台为钢丝传动。由于使用的是钢丝传递的无支架式载物台，很大程度上避免了因支架毁坏造成的意外伤害，抗磨损设计也确保了载物台的持续平稳移动。在调焦设计上，CX21系列显微镜采取了载物台垂直运动，粗调行程为每一圈20mm，微调Zui小距离达到了2.5微米。同轴粗/微调旋钮可以供使用者自如的在左边或右边操作，粗调张力可以根据使用者的喜好而定。另外，调焦旋钮、照明控制旋钮和载物台手柄的距离接近，方便使用者在很短的距离内对显微镜进行操作。为避免在调焦过程中发生意外，显微镜设计了载物台聚焦限位，聚焦位置固定之后，使得更换标本后重新聚焦更加容易，同时也可避免因物镜与载片的意外碰撞造成的损失。
