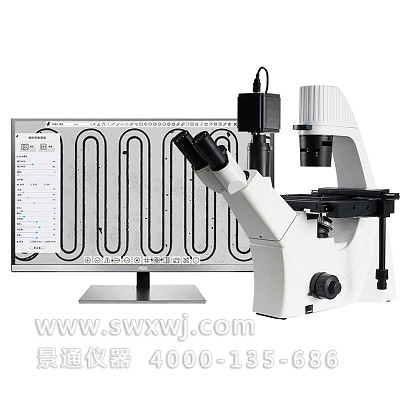

VMB500V高清4K微流控显微镜
VMB500V高清4K微流控显微镜

VMB500V高清4K微流控显微镜

工程师支持
(微信同号)
(微信同号)
品牌
MicroDemo
产品编号
3039
产品型号
VMB500V微流控显微镜成像仪
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通生命科学仪器友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证 VMB500V高清4K微流控显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、产品简介

VMB500V微流控显微镜成像系统是一种结合了微流控技术和显微镜技术的设备,用于微流控液滴制备过程、微流控细胞包裹过程、微流控粒子操纵过程、微流控层流过程、微流体力学研究的成像观察。通过微流控技术,可以精确控制微流体在显微镜下的流动,实现对微小样品的精准操作和观察。这种显微镜生物医学、化学分析、材料科学等领域都有广泛的应用,可以帮助研究人员更深入地了解微观世界的现象和过程。

二、性能特点

1、配备大视野目镜与长距平场消色差物镜,视场平坦清晰;

2、配备三种规格的培养皿托板,适用不同切片和培养皿观察需求;

3、配备长距平场物镜,相衬物镜,可进行明场、相衬观察;

4、4K成像系统实现高通量、高灵敏度、高效率的实验操作。

三、显微镜参数

主要参数

总放大倍数

目 镜

平视场大视野目镜

对中望远镜

目镜筒

45°倾斜,双目瞳距调节范围:48 ~75mm,眼点高度从台面起高为400mm。

明场物镜

放大倍率

数值孔径

10X

0.25

20X

0.4

40X

0.6

相衬物镜

10X

0.25

转换器

四孔转换器

调焦机构

粗微动同轴, 微动格值:2μ, 粗动松紧可调,带锁紧和限位装置,有效调焦行程11mm

聚光镜

长工作距离聚光镜,工作距离70mm,带插板式相衬装置

载物台

载物台尺寸224mmX208mm, 移动范围(横向X纵向):112mmX79mm, 移动尺可拆卸

培养皿托板

86mm(宽)X129.5mm(长),可适配圆形培养皿Ф87.5mm

34mm(宽)X77.5mm(长),可适配圆形培养皿Ф68.5mm

57mm(宽)X82mm(长)

相衬系统

相位相衬

拉板式相衬聚光镜,相衬环中心可调

照明系统

9W LED,亮度可调

滤色片

磨砂玻璃,蓝滤色片

调校工具

内六角扳手(M4、M5)

四、相机参数

X7CAM4K系列相机搭配不同的传感器的主要参数如下表所示:

订购代码

传感器尺寸(mm)

像素(um)

G光灵敏度

暗电流

传感器输出

(FPS/分辨率)

采样
平均

曝光时间(ms)

X7CAM4K8MPA

IMX678(C)

1/1.8"(7.68x4.32)

2.0x2.0

1364mv with 1/30s

0.15mv with 1/30s

72@3840*2160

1x1

0.019~1000

X7CAM4K系列相机不同接口输出参数如下表所示:

相机型号

视频录制(FPS/分辨率)

HDMI2.0(FPS/分辨率)

USB3.0(FPS/分辨率)

NETWORK(FPS/分辨率)

X7CAM4K8MPA

72@3840*2160

72@1920*1080

60@3840*2160

60@1920*1080

30@3840*2160

45@2688*1512

60@1920*1080

30@3840*2160

60@1920*1080

72@1280*720

五、测量软件

1、显微图像的实时显示,单张采集、间隔采集、连续采集。显微图像显示标尺、时间,适用于研究人员制作标准定标显微图像和发表论文。

2、自动白平衡、自动曝光功能,提高视频的可操作性。可完成包括色度调整、图像变形,数学形态学处理,图像增强,图像匹配,纹理分析。

3、显微图像的几何尺寸测量(具有动态测量、静态测量两种方式):如长度、角度、面积、圆直径、多边形周长、平行线、矩形、同心圆、圆弧、任意多边形等进行几何测量,并可以图文形式保存在excel表格中。测量单位可选:微米、毫米、厘米。计算测量精度:0.2um

4、图像拚接,图像拚接可以自动将序列图像拚接成大幅面图像. 拚接过程对图像排列次序任何要求;支持视频窗口, 图像窗口,浏览窗口拚接操作.

5、景深扩展可以通过聚焦不同层的图像,得到超越常规景深的超清晰图像。ImageView支持在三种窗口的EDF景深扩展:即视频窗口、图像窗口以及浏览窗口.针对不同的图像,软件还提供了最大对比度、加权平均以及FFDSSD等三种不同的景深扩展算法. 另外不考虑了不同聚焦图像之间存在的平移、旋转以及比例变化图像之间的自动景深扩展以确保EDF的精度与快速性

6、显微图像的多种保存格式,如bmp、JPEG、PNG、ti、pcx、tga、jpz、jzk、sft等,视频 文件保存格式一般为wma,avi。同时可以多媒体、打印照片、EMAIL等多种方式输出。

7、软件可以直接导出测量等相关数据报告
