Leica StereoZoom Line

完整的解决方案为工业,实验室和培训



Leica StereoZoom® -- 精益线

实践证明,结构紧凑,成本低



几十年来,从徕卡显微镜系统已经深受科技公司和世界各地的科学家认为。创新,高品质和精密加工手段为客户提供技术上的优势,提高表现能力,并在工作中取得更大的成就。



Leica教学用立体显微镜S4 E S6/E/D S8 APO

StereoZoo -- 适用于所有应用的完整产品线

六种型号和配件种类丰富,你是选择Zui佳的性能解决当前和未来的任务。



StereoZoom® 生产线的应用领域制造和组装,OEM集成和培训过程中从质检延伸,以研发先进的观测和记录。



StereoZoom®机型徕卡S4 E,S6 E,S6,S6 D和S8 APO抗静电居住环境是专利



静电耗散版,徕卡S6 T端接器,是用于检查高度敏感的电子元器件的发展。



格里诺光学系统

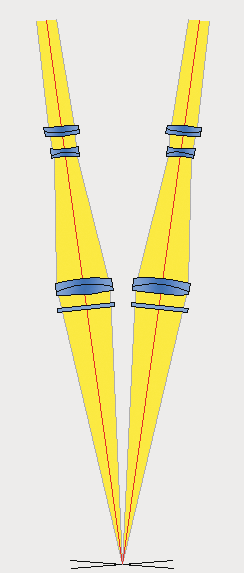

徕卡StereoZoom®系列由12°收敛双光束路径。其优点是:低足迹在粘合机和机器,大量的空间,工具,对象场一览无遗工作精益配置。在Leica StereoZoom®系列,物镜的Zui佳校正中心用于图像。结果:卓越的光学性能;大,电平,并且未失真的视场;及色优化,高对比度的图像。

Leica教学用立体显微镜S4 E S6/E/D S8 APO

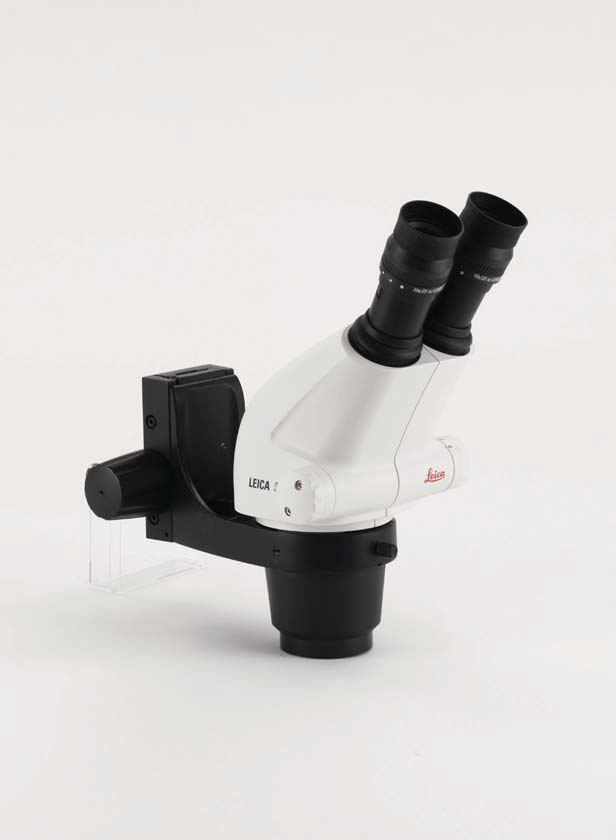

Leica S4 E和S6 / S6 E

用Zui好的光学和高工效手动物料控制



Leica教学用立体显微镜S4 E S6/E/D S8 APO

以下四个光学载波被用于可视化,三维检测为不同的应用和要求的Zui优化。找到合适的工具,你使用的规格:



LEICA S4 E的变倍比4.8:1

– 放大倍率6.3×-30×

– 工作距离110毫米

– 物镜视场直径36.5毫米*

– 38°人体工程学视角

– 人体工程学物镜为可变的观看高度,放大率,工作距离

– 防静电

– 高性价比,可扩展

– 强大的组装和学校实施

Leica教学用立体显微镜S4 E S6/E/D S8 APO

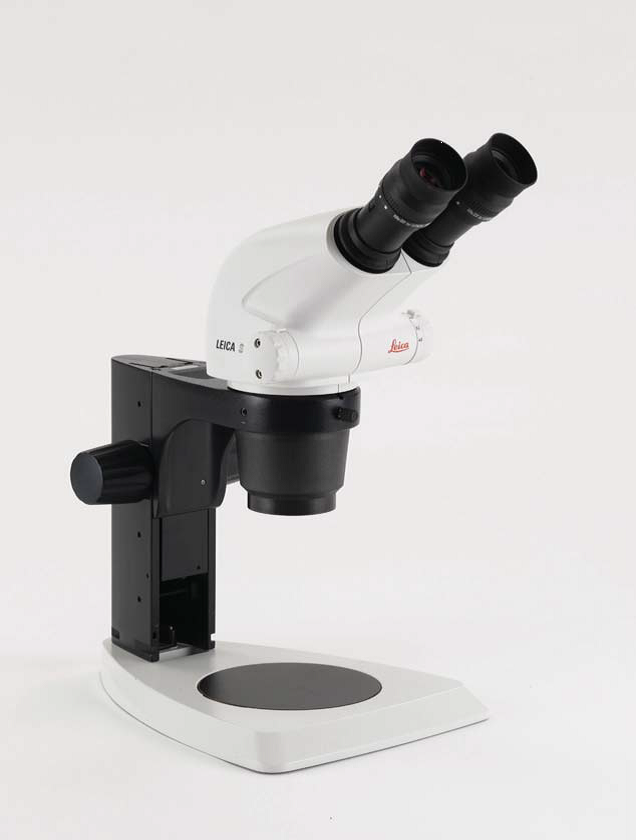

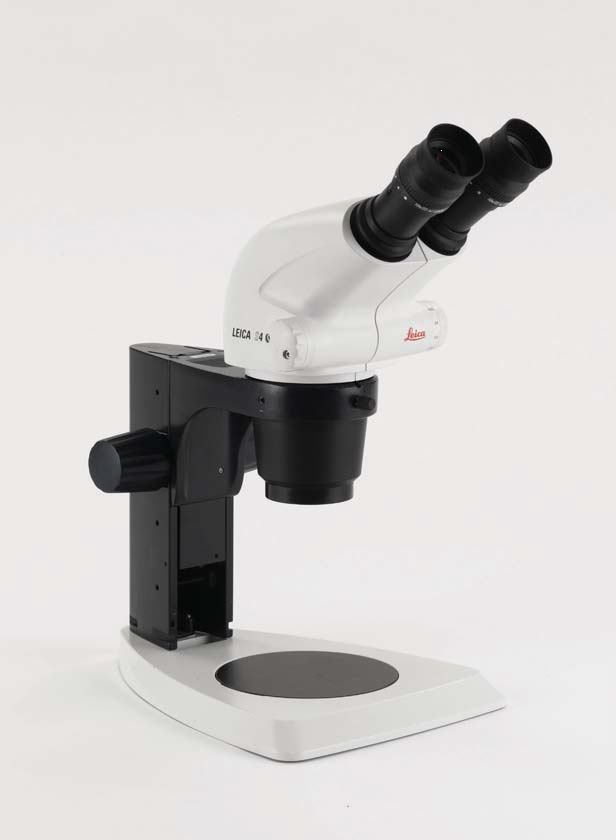

Leica S4 E标准底座



LEICA S6 E的变倍比6.3:1

– 放大倍率6.3×-40×

– 工作距离110毫米

– 物镜视场直径36.5毫米*

– 38°人体工程学视角

– 可调变焦范围

– 人体工程学物镜为可变的观看高度,放大率,工作距离

– 防静电

– 高效率的日常任务

Leica教学用立体显微镜S4 E S6/E/D S8 APO

Leica S6 E标准底座



Leica教学用立体显微镜S4 E S6/E/D S8 APO

LEICA S6变焦比6.3:1和60°视角

– 放大倍率6.3×-40×

– 工作距离110毫米

– 对象场直径36.5毫米*

– 符合人体工程学的60°视角的倾斜角度立体显微镜

– 可调变焦范围

– 人体工程学物镜为可变的观看高度,放大率,工作距离

– 防静电

– 非常适用于机器倾斜的整合

Leica教学用立体显微镜S4 E S6/E/D S8 APO

Leica S6与制造商为适应到OEM设备



Leica S6 T端接器和6.3:1变焦比

– 工作距离110毫米

– 对象场直径36.5毫米*

– 38°人体工程学视角

– 电耗散表面,以获得Zui佳保护,防止静电

– 可调变焦范围

– 人体工程学物镜为可变的观看高度,放大率,工作距离

– 电压功耗敏感的电子产品领域

Leica教学用立体显微镜S4 E S6/E/D S8 APO

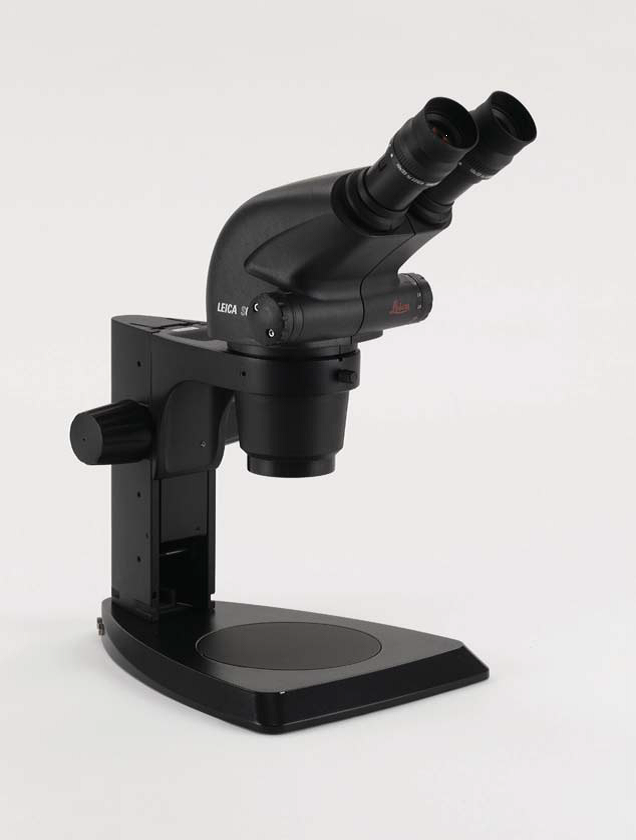

Leica S6 T 完整与 电压散热底座



*无需额外的物镜/标准配置为10×目镜



Leica S6 D和S8 APO

数字化文档和Zui高的图像保真度

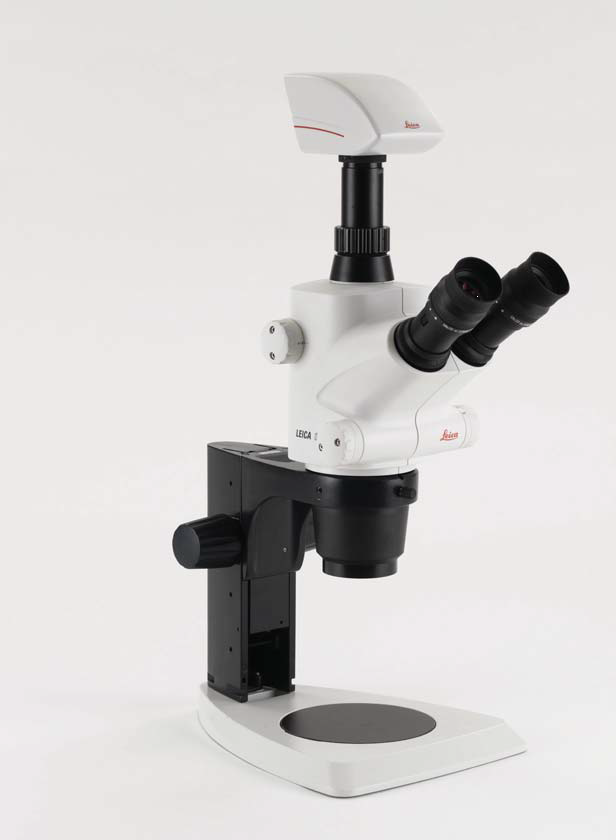

除了立体的视觉观赏的立体标本,文献是以往任何时候都更加重要。徕卡S6 D和S8 APO模式有用于连接数码显微摄像一体的综合性文档输出。在100%的视觉和100%的文档的光束路径切换。有了它,光的100%,达到了摄像头;这将导致更高的图像重复率,从而更好的图像效果。



Leica S8 APO –Leica StereoZoom®生产线的高功率模式

一个一类的StereoZoom®Leica S8 APO是市场上的第一个立体显微镜用完全格里诺系统平场复消色差纠正。在这个产品类别,这总是意味着一个无与伦比的图像色彩和对比度的再现。



该仪器提供的600线对/毫米的分辨率(约1.67微米)和640×Zui大放大倍率。从来没有人格里诺体视显微镜具有如此高的性能可在这样一个合理的价格。

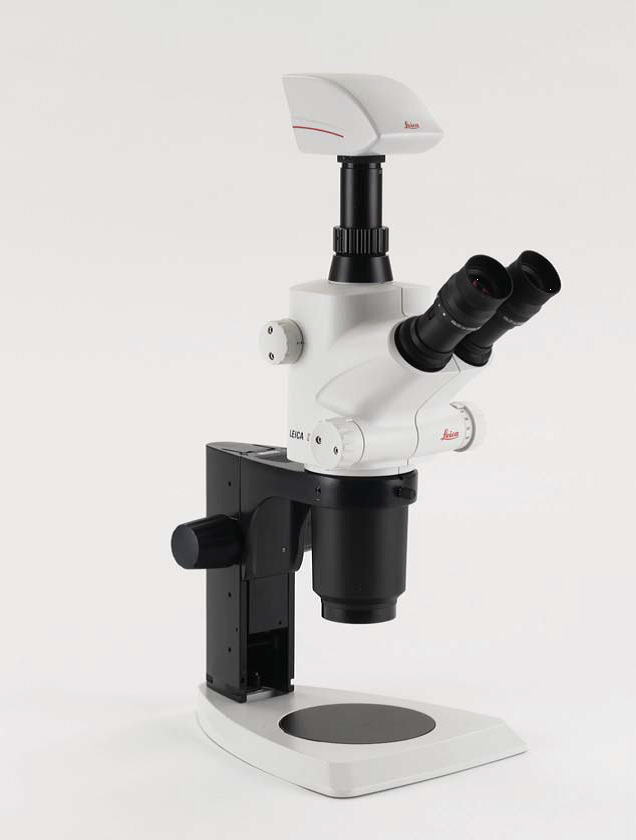

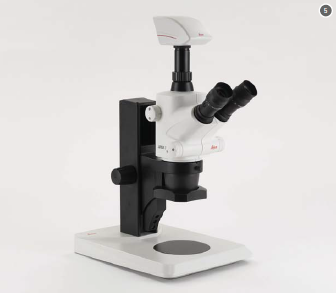

LEICA S6 D 与数码端口*

– 放大倍率6.3×-40×

– 工作距离110毫米

– 物镜视场直径36.5毫米

– 38°人体工程学视角

– 可调变焦范围

– 人体工程学物镜为可变的观看高度,放大率,工作距离

– 防静电

– 数码显微镜相机文档口**

Leica教学用立体显微镜S4 E S6/E/D S8 APO



Leica教学用立体显微镜S4 E S6/E/D S8 APO

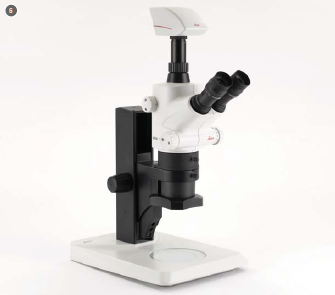

徕卡APO S8与复消色差变焦比8:1

– 放大倍率10×-80×

– 工作距离75毫米

– 对象场直径23毫米

– 38°人体工程学视角

– 复消色差光学系统

– Zui大分辨率600线对/毫米(2.0×planopochromatic)

– 可调变焦范围

– 防静电

– 数码显微镜相机连接文件**

– 高性价比高性能体视显微镜

Leica教学用立体显微镜S4 E S6/E/D S8 APO



*光学/技术规范,如leica S6 E

**可切换100%的视觉(包括光路)或1路摄像机/ 1路目镜



Leica教学用立体显微镜S4 E S6/E/D S8 APO

对于长期的使用是Zui佳选择

在大量使用在工作站/使用寿命长的人体工程学设计



在StereoZoom®线的物镜大视场提供了一个清晰,锐利的影像。有了它,检查很微小的细节不被用户感知为艰巨。该标准徕卡S4 E和S6型提供了Zui大的物镜视场直径,36.5毫米,在他们的产品档次,从而保证更快更好的对象检查。

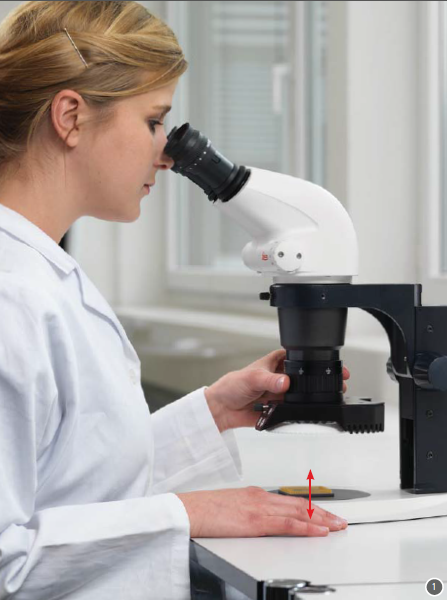

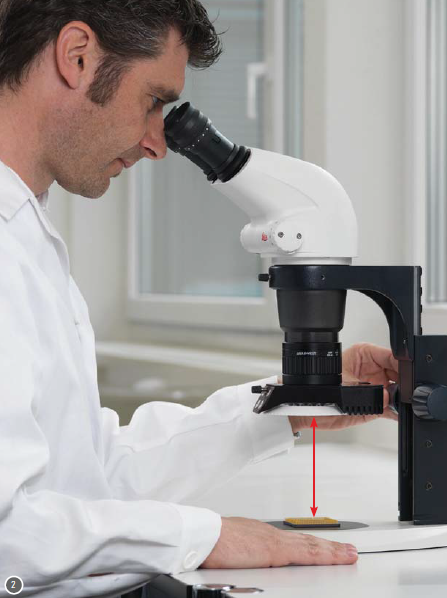

人体工程学物镜可变的工作距离

在徕卡S4 E和S6型,无疲劳头部姿势是有保障:随着人体工程学的物镜0.6× - 0.75×77的可变工作距离 - 137毫米和0.7× - 1.0×与48可变的工作距离 - 98毫米,放大率,工作距离,同时还观看高度可以精细而无需耗时的物镜的变化进行调整。

Leica教学用立体显微镜S4 E S6/E/D S8 APO

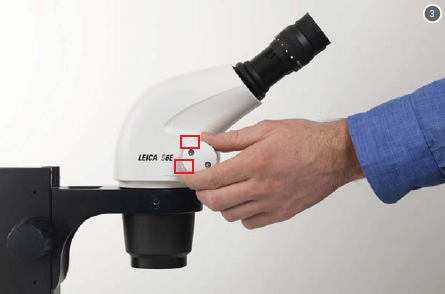

对于重复检查,在相同的放大倍率,变焦范围可分别限制在Leica S6,并与徕卡APO S8。对焦和变焦时的顺畅和精确地移动,并控制提供了良好的,舒适的握持。一个方便的功能:大变焦按钮!聚焦驱动的便于移动,可根据个人喜好进行设置。对于需要横向工作位置的应用程序,体视显微镜可左右旋转360度。





Leica教学用立体显微镜S4 E S6/E/D S8 APO

只有徕卡STEREOZOOM®生产线提供本

– Zui大物镜视场,36.5毫米直径的

– 替代版本,38°和60°的可视角度

– ErgoObjectives符合人体工程学,舒适的观赏

– 终结者版与耗散塑料

– 40×目镜适合戴眼镜

– 徕卡APO S8与格里诺光学系统复消色差

Leica教学用立体显微镜S4 E S6/E/D S8 APO



用户舒适度与生产力

– S系列:通过一流的Zui低倍率Zui好的概述,大物镜视场,更快的处理

– 优秀的访问样本,110毫米的工作距离。

– 通过广泛的目镜和附加物镜的Zui佳人体工程学

Leica教学用立体显微镜S4 E S6/E/D S8 APO





Leica教学用立体显微镜S4 E S6/E/D S8 APO

照明与系统

现代的Leica LED照明器用于不同应用

随着徕卡LED3000系列,徕卡提供内容广泛的特殊LED照明的徕卡StereoZoom®行常规立体显微镜的频谱。什么照明是Zui佳的取决于,除了试样的组合物,还对将要获得的信息。根据不同的应用和任务,只有正确的照明提供了所期望的结果。随着超过50,000小时的使用寿命,维修费用和停机时间缩到Zui小。

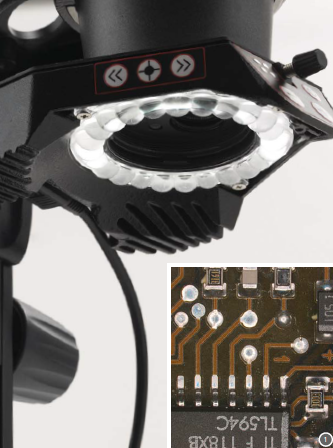

LEICA LED3000 RL

紧凑的徕卡LED3000 RL环形光源采用了Zui新一代的LED指示灯和一个额外的LED物镜专门徕卡显微系统开发。这提高了照明的亮度和均匀性。方便可调段用于获得关于样品的新数据而不移动它。

Leica教学用立体显微镜S4 E S6/E/D S8 APO

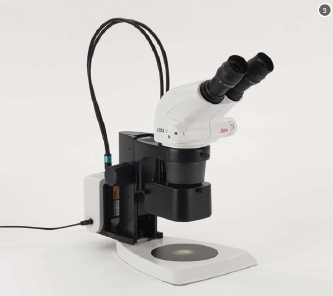

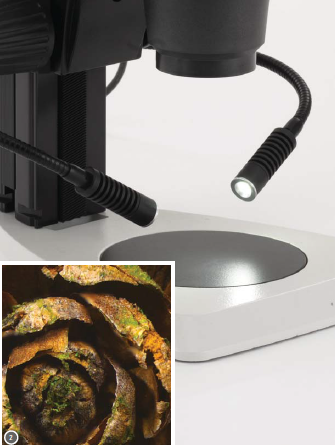

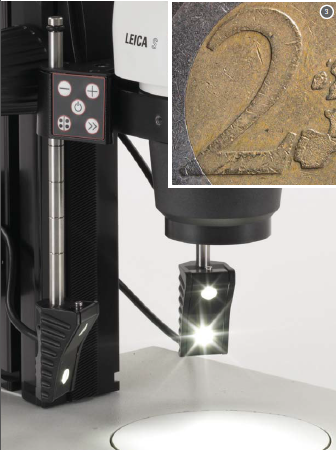

LEICA LED3000 SLI™

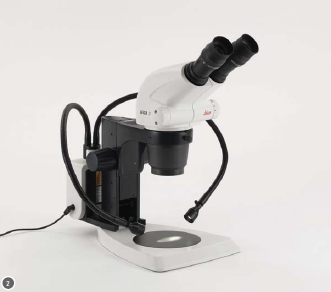

双武装鹅颈配有集成LED聚光灯可以被放入任何位置 - 伸出的非常扁平斜光(侧光)为强着色,达到高角度入射的光以Zui小的阴影。对于光强度的控制是位于人体工程学定位的独立鹅颈。

Leica教学用立体显微镜S4 E S6/E/D S8 APO



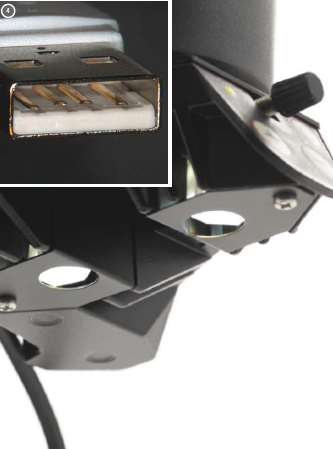

LEICA LED3000 MCI™

徕卡LED3000 MCI™照明,则斜入射的光的平面角度产生特别高的对比度用于观察标本:Zui细不匀和缺陷是可见的这种方式,如划痕和灰尘颗粒。该设置是完全重复的。

Leica教学用立体显微镜S4 E S6/E/D S8 APO



LEICA LED3000 NVI™

在LED3000 NVI™照明是主要用于观看凹部和孔,由于光落在几乎垂直到样品上。与同轴照明的LED3000 NVI™也适合于不平整的标本,而没有反思的标本。

Leica教学用立体显微镜S4 E S6/E/D S8 APO



Leica教学用立体显微镜S4 E S6/E/D S8 APO

模块化照明

外部冷光源和紧凑的立场与现代LED技术

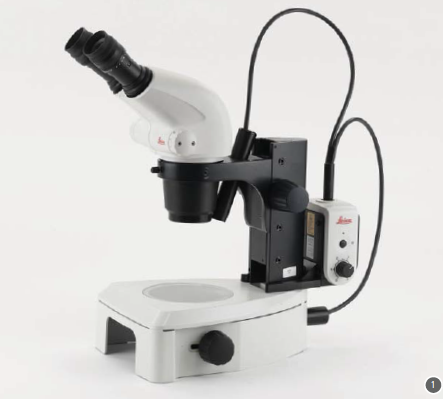

徕卡KL300 LED
徕卡KL300 LED配备有直流(DC)和发射中性白光。这提供了所需的数字成像应用的无闪烁的照明。一个附加的优点是该色温度保持恒定,如果亮度变化。

Leica教学用立体显微镜S4 E S6/E/D S8 APO

Leica KL300 LED透反两用光导管



Leica教学用立体显微镜S4 E S6/E/D S8 APO

Leica KL300 LED鹅式双导管



徕卡KL300 LED指示灯提供操作简单的加上出色的性价比与性能比。

Leica教学用立体显微镜S4 E S6/E/D S8 APO

Leica KL300 LED同轴照明



Leica教学用立体显微镜S4 E S6/E/D S8 APO

垂直照度



Leica教学用立体显微镜S4 E S6/E/D S8 APO

徕卡LED2000/ LED2500
小巧的LED灯代表徕卡LED2000和LED2500同样使用Zui先进的LED技术。

内置的4点环形光源是用于入射光的应用,它提供了均匀的,明亮的照明区域,而在需要时可调整的3点斜光可以提供更高的对比度。

Leica教学用立体显微镜S4 E S6/E/D S8 APO

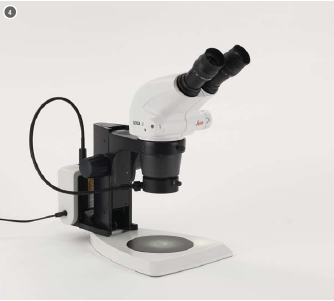

Leica KL300 LED与LED2000底座



徕卡LED2500支架提供额外的透射光,可以一起使用或单独使用。均质的,有源的光场,用直径为60毫米,尤其适合于检查用低倍率和大物镜视场。

Leica教学用立体显微镜S4 E S6/E/D S8 APO

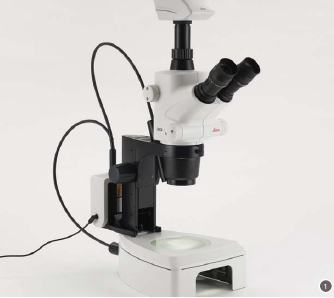

Leica KL300 LED与LED2500底座



优点/应用领域

– 无闪烁的照明由于直流电源

– 在不改变灯泡25,000工作小时减少服务/维修成本

– 高达80%的能源节约相比,卤素灯

– 6500 K>日光般的色温

– 4点环形光源的明亮,均匀的照明

– 3点为更高的对比度斜光

– 不敏感的薄膜键盘

– 控制在10个亮度水平





Leica教学用立体显微镜S4 E S6/E/D S8 APO

万象底座

中小入射光的基础上,摆动臂和伸缩臂支架

小入射光的立场是Zui适合有限空间的条件。正是在“防静电”和“耗散”版本。的介质入射的光的立场提供了增强的稳定性和使用的500毫米聚焦柱。与可选的粗/细调整,即使在高倍率的水平,正确聚焦点被发现。

Leica教学用立体显微镜S4 E S6/E/D S8 APO



较大的工件检验

如果大型工件进行检查,一个标准的底座采用了聚焦列是远远不够的。徕卡提供了一个完整的系列不同的摇臂支架 - 从小型,简单的摇臂站到大,重型看台上更多的舒适性,便利性和稳定性达到这一目的。

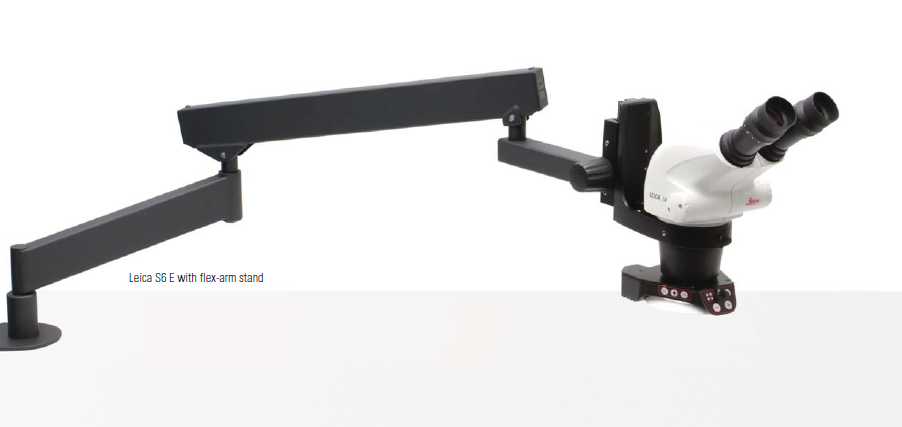

柔性臂支架提供运动的Zui高自由。有了它,体视显微镜可以快速方便地移动到了试样所需的位置。





鉴于具有挑战性的标本

透射光底座为徕卡StereoZoom®

旁边的入射光应用的大场,有各种各样的用途,用于透射光的碱的。

半透明的标本在工业生产,实验室标本检查或观察,比如说,生物标本在一所学校;任何地方的光可以到达被检查的标本的徕卡TL基地之一,可以带来全新的见解光。专门匹配的配件,如徕卡垫热阶段或不同的试样夹具广泛的范围是在这个非常有帮助。



Leica教学用立体显微镜S4 E S6/E/D S8 APO

徕卡双分支透射光底座

徕卡双分支透射光底座的具有成本效益的扩展徕卡StereoZoom®线的小入射光底座。它允许简单的使用一个外部光源的透射光的应用。

Leica教学用立体显微镜S4 E S6/E/D S8 APO

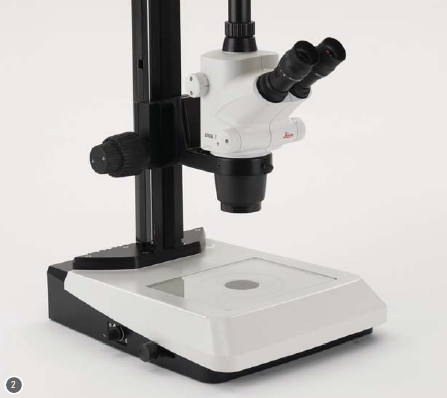

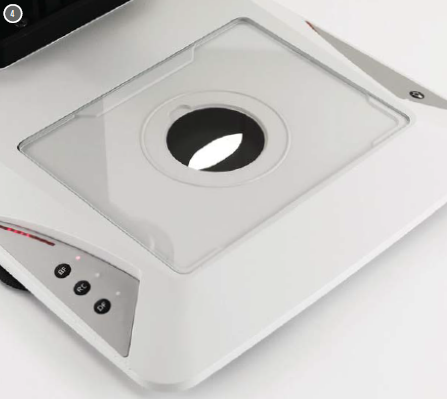

LEICA TL4000 RC / RCI™

徕卡TL4000 RC和RCI特别适合于几乎透明的标本如卵母细胞或硅藻。
沿着明场和暗场,它们也有Rotterman对比度和与它甚至可以显示出Zui好的结构在透射光中。或者,一个外部光源(RC)可以作为照明,也可以使用集成的卤素灯照明(RCI™)。

Leica教学用立体显微镜S4 E S6/E/D S8 APO



LEICA TL3000 ST

徕卡TL3000 ST是快速,直观的操作是正确的选择,凭借其集成的卤素照明和自动更新的路径折叠镜。因此,它是在与用户的频繁改变的实验室中特别有用。

Leica教学用立体显微镜S4 E S6/E/D S8 APO



Leica教学用立体显微镜S4 E S6/E/D S8 APO

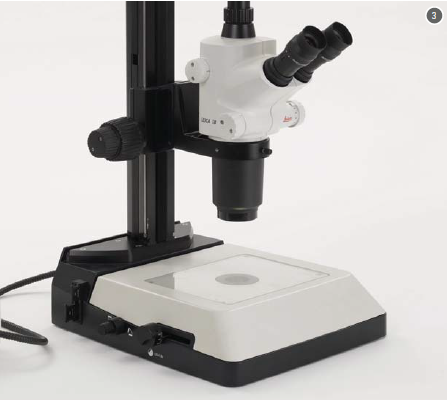

LEICA TL5000 ERGO

地势平坦,符合人体工程学的设计,强大的LED光源的色温恒定,并通过徕卡应用套件的全自动化可控仅是一些Zui新的徕卡TL底座的许多优点。
尽管如此,徕卡TL5000 Ergo,通过许多参数自动更新,仍然易于操作 - 也100%符合人体工程学。

Leica教学用立体显微镜S4 E S6/E/D S8 APO



配件适合每一个情况

无论是杯形载物台上或斜观察适配器:徕卡有权配件徕卡显微镜是享誉世界的光学素质和机械可靠性。并肩的Zui佳结果这些关键要求,合适的配件中发挥重要作用。使用许多小帮手和特殊的解决方案,徕卡StereoZoom®线是一个有价值的,如果连不是必不可少的,工具在日常工作流程。

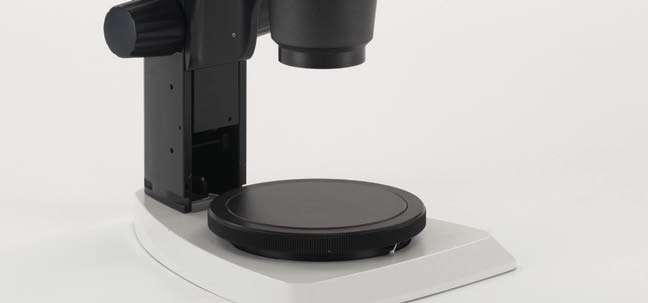

徕卡杯型载物台

随着杯的载物台,你可以很容易地倾斜和旋转的标本到一边,使即使是难以进入的地区可见。

Leica教学用立体显微镜S4 E S6/E/D S8 APO



徕卡滑翔载物台

在高放大倍率的水平,也很难以定位样品。
滑翔阶段,帮助你准确地将所需详情进入视野与慢,均匀的横向运动。

Leica教学用立体显微镜S4 E S6/E/D S8 APO



徕卡斜光适配器

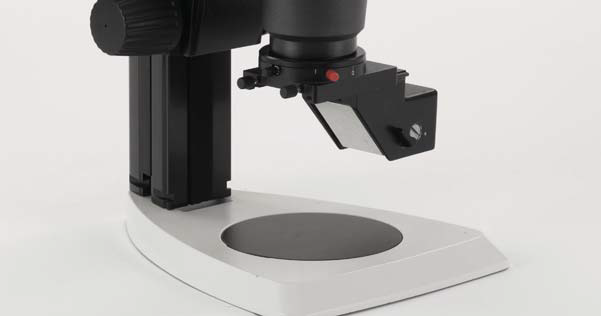

带有附件的垂直和倾斜观测,可以在45°角查看您的工件的区域。以这种方式,特征,例如焊接接头可以更容易地评估以360°旋转。

Leica教学用立体显微镜S4 E S6/E/D S8 APO

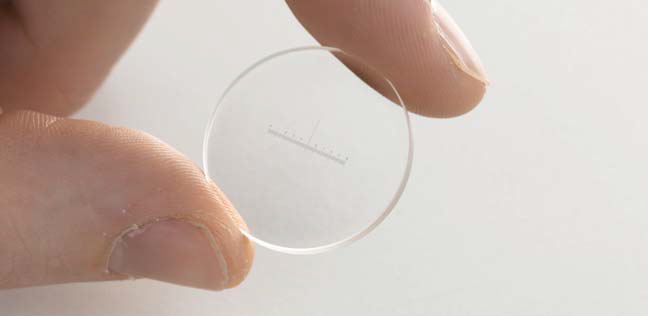

徕卡目镜测微尺

是直接在目镜插入测微尺适合手动测量。

Leica教学用立体显微镜S4 E S6/E/D S8 APO



Leica教学用立体显微镜S4 E S6/E/D S8 APO

规格参数

StereoZoom®

Leica S4 E

Leica S6

Leica S6 E

Leica S6 D

Leica S8 APO

光学系统,不含铅

12°-Greenough使用经过Zui佳调校的物镜中心部位

12°-Greenough使用经过Zui佳调校的物镜中心部位



12°-Greenough使用经过Zui佳调校的物镜中心部位



12°-Greenough使用经过Zui佳调校的物镜中心部位



12°-Greenough 使用经过Zui佳调校的 物镜中心部位

变倍比

4.8:1

6.3:1

6.3:1

6.3:1

8:1,复消色差物镜

视角

38°

60°

38°

38°

38°

ESD 防护

防静电

防静电

防静电

防静电

防静电

表面阻抗

2 ×1011 欧姆/平方,放电时间 < 2 秒,从 1 000 V 至 100 V

2 ×1011 欧姆/平方,放电时间 < 2 秒,从 1 000 V 至 100 V

2 ×1011 欧姆/平方,放电时间 < 2 秒,从 1 000 V 至 100 V

2 ×1011 欧姆/平方,放电时间 < 2 秒,从 1 000 V 至 100 V

2 ×1011 欧姆/平方, 放电时间 < 2 秒, 从 1 000 V 至 100 V

放大倍率 (基本装备)

6.3× – 30×

6.3× – 40×

6.3× – 40×

6.3× – 40×

10× – 80×

Zui大分辨率

372 lp/mm

432 lp/mm

432 lp/mm

432 lp/mm

600 lp/mm

Zui大数值孔径

0.124

0.144

0.144

0.144

0.2

工作距离 (基本装备)

110 mm

110 mm

110 mm

110 mm

75 mm

视野直径

36.5 mm

36.5 mm

36.5 mm

36.5 mm

23 mm

可调变倍比限值



2

2

2

2

视频/照片输出口,可切换



左目镜 100 % 可视或者 100 % 视频/照片 且 100 % 可视

使用共轴光照相



标准物镜,不含铅

消色差物镜 0.32×、0.5×、0.63×、0.75×、1.6×、2.0×

消色差物镜 0.32×、0.5×、0.63×、0.75×、1.6×、2.0×

消色差物镜 0.32×、0.5×、0.63×、0.75×、1.6×、2.0×

消色差物镜 0.32×、0.5×、0.63×、0.75×、1.6×、2.0×

复消色差物镜 0.63×、1.6×、2.0× 消色差物镜 0.32×

ErgoObjective™

0.6× – 0.75× / 77 – 137 mm

0.6× – 0.75× / 77 – 137 mm

0.6× – 0.75× / 77 – 137 mm

0.6× – 0.75× / 77 – 137 mm



可调节物镜

0.3× – 0.4× / 200–350 mm

0.3× – 0.4× / 200–350 mm

0.3× – 0.4× / 200–350 mm

0.3× – 0.4× / 200–350 mm



人体工学目镜,固定式和可调式,带眼杯

10×/23、16×/16、20×/12

10×/23、16×/16、20×/12

10×/23、16×/16、20×/12

10×/23、16×/16、20×/12



戴眼镜者适用的人体工学目镜,可调式,带眼杯

10×/23、16×/15、25×/9.5、40×/ 6

10×/23、16×/15、25×/9.5、40×/ 6

10×/23、16×/15、25×/9.5、40×/ 6

10×/23、16×/15、25×/9.5、40×/ 6

10×/23、16×/15、 25×/9.5、40×/ 6

瞳距

55 – 75 mm

55 – 75 mm

55 – 75 mm

55 – 75 mm

55 – 75 mm



配件

支架,照明装置



入射光底座

防静电和端接器 (消除静电)

调焦驱动器

可粗调、微调,可倾斜、适合于 OEM 应用 (连接器),移动方便且可调节

调焦范围

135 mm

显微镜托架

主镜,可 360º 旋转

摇臂支架

– ESD 摆臂支架

– 带有易滑移水平摇臂的标准摇臂支架 (滚珠轴承)

– 大型摇臂支架,带有易滑移的水平摇臂以及用于定位舒适高度的摇柄

曲臂

用于在工作台上安装支架

入射光底座 LED2000

带有集成入射光 LED 照明 (环形和弧形) 的底座

透射光底座

Leica TL3000 ST:明场,单侧暗场 – TL4000 BFDF:明场,圆形 暗场 – TL4000 RC / RCI™:明场,单侧暗场,带 Rottermann 对比 模式 – TL5000 Ergo:明场,两侧暗场,带 Rottermann 对比模式

透射光底座 LED2500

带有集成入射光 LED 照明 (环形和弧形) 和均匀透射光照明的底座

载物台

滑动载物台,杯状载物台,起偏器

照明装置

l Leica LED3000 RL 环形照明

l Leica LED3000 NVI 近垂直照明

l Leica LED3000 SLI 点光源照明

l Leica LED3000 MCI 多对比度照明

l Leica LED3000 BLI 透射光照明

l Leica LED3000 DI 漫反射光源

l 用于衔接支架的 Leica KL300 LED 冷光源

l 各种光导纤维

l 用于同轴光、垂直光和透射光的配件

l Leica LED1000 (环形、光点和透射光样本夹)



配件



测量分划板

用于长度测量和计数

垂直/倾斜观察 (S4 E/S6 型号)

可对样本进行全方位的 45º 侧面观察

物镜防护镜

防止脏污和损坏

数字图像记录系统 (S6 D/S8 APO)

各种数字图像记录系统,用于连接到高端 FireWire Leica DFC 摄像产品

图像存档和处理软件

Leica Application Suite (LAS):扩展注解、交互式测量、 实时测量、蒙太奇、定时摄取、分划板、网络共享

视频 (S6 D/S8 APO)

用于商业 CCD 照相机的各种视频物镜和接口
