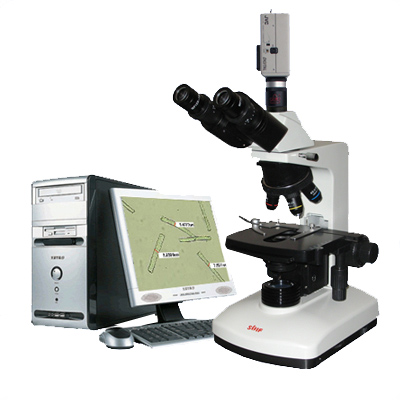

数字摄像生物显微镜BM19A-320M
BM19A-320M数字摄像生物显微镜由三目多用途生物显微镜和高清晰数字摄像系统及显微图像测量软件组成的显微图像摄像系统,可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像,可对显微图像任意倍数缩放,叠加比例尺和时间。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量,可为研究检验人员研究组织细胞形态,纺织纤维,农林牧种子形态,固体粉末及液体中微颗粒,薄膜微孔提供精确的分析检验数据。
显微镜主机采用机座一体化的设计,人性化的功能布局,符合人机工程学要求。优美的造型,优良的光学系统和可靠的操作结构使成像更清晰,操作更简便。光路系统具有二路光学输出,可作常规使用并提供同步影像输出,由系统配置的图像采集卡,在显示器同步完成调焦和即时采集显微图像,并由计算机对显微图像进行各种处理、编辑、保存和输出(连接多媒体教学示范、打印照片、email等)。
系统配置:
1. |
主机显微镜 |
三目生物显微镜XSP-BM19A(参照XSP-BM19A技术参数) |
2. |
高级摄像接口 |
MCL(显微镜和摄像头连接接专用C接口) |
3. |
320万数字摄像头 |
SLG-320M(1/2″彩色CCD/320万像素) |
4. |
图像测量软件 |
显微图像测量软件SLG-320M(软件程序和光盘) |
5. |
微机和打印机(选购) |
联想主流机(XP系统),佳能打印机(推荐) |
一、显微镜主要参数:
1 |
平场目镜 |
WF10X/ф18、WF16X/ф11 |
2 |
消色差物镜: |
4X/0.10、10X/0.25、40X/0.65(弹簧)、100X/1.25(油、弹簧) |
3 |
总放大倍数 |
40X-1600X |
二、320万数字摄像头SLG-320M:
1、特点:
①采用美国“美光”CMOS感光芯片。使显微图像色彩更细腻。
②使用了独创的处于国内领先的白平衡技术及自然色彩矩阵技术,使显微图像色彩还原性更真实。
③科学级,无损格式图像输出和存储。
④独有的抗电磁干扰设计。
2、参数:
序号 |
名称 |
分类 |
技术参数 |
1 |
操作环境要求 |
操作温度范围 |
0℃ to 40℃(32℉ to 104℉ ) |
操作湿度范围 |
30%~90% | ||
输入工作电压 |
DC 5V from PC USB port | ||
2 |
硬件信息 |
传感器制造商 |
APTINA (U.S.A) |
传感器类型 |
APTINA Super color CMOS | ||
Zui高分辨率 |
Approx.3,200,000 Pixels | ||
光学接口尺寸 |
1/2“ | ||
分辨率模式 |
2048 x 1536 12fps 12bit,640 x 480 30fps, 512 x 384 50fps 4096x3072(使用WCC2.0软件) | ||
A/D |
10-Bit parallel,8-Bit R.G.B to PC | ||
动态范围 |
62dB | ||
可控曝光时间 |
0ms-3000ms | ||
3 |
软件运行环境要求 |
操作系统 |
微软视窗系统 Mocrosoft(R) Windows2003/XP/Vista/2008/7 |
基础配置: |
CPU :相当于英特尔奔腾(Inter Pentium4 2.4GHz) 或更高 |
三、320万数字摄像头测量软件SLG-320M:
SLG-320M数字CMOS摄像头是一款专门针对数码显微镜的应用而开发的。满足医疗、教育、科研、材料、化工、冶金矿产等行业对显微形态在PC上达到可视化操作的要求,成为各类数码显微镜人机交互的重要部分。该产品秉承小巧、精致、实用的风格,结构设计合理,电路设计严谨,光学性能优异,软件运行稳定等特点。历经数年不断改进、升级与完善,铸就趋于完美的产品。
1、摄像头软件功能特点:
①显微图像的实时显示,单张采集、间隔采集、连续采集。
②显微图像显示标尺、时间,适用于研究人员制作标准定标显微图像和发表论文。
③显微图像的任意倍数的放大缩小。
④网格功能,可在显微图像上显示网格线
⑤自动白平衡、自动曝光功能,提高视频的可操作性。可完成包括色度调整、图像变形,数学形态学处
理,图像增强,图像匹配,纹理分析。
⑥显微图像的几何尺寸测量(具有动态测量、静态测量两种方式):如长度、角度、面积、圆直径、多
边形周长、平行线、矩形、同心圆、圆弧、任意多边形等进行几何测量,并可以图文形式保存在excel
表格中。测量单位可选:微米、毫米、厘米。计算测量精度:0.2um
⑦具有图像融合功能,可以将多张显微图片融合在一起,适合深景深拍摄,如昆虫等
⑧显微图像的多种保存格式,如bmp、JPEG、PNG、ti、pcx、tga、jpz、jzk、sft等,视频 文件保存格式
一般为wma,avi。同时可以多媒体、打印照片、EMAIL等多种方式输出。
2、应用范围:
①在生物医疗方面:可以对显微图像上细胞大小进行测量。
②颗粒粒度方面:可以对化工原料、金属粉末、矿物粉末药剂等进行大小测量。
③纺织纤维:可以快速测量动物纤维、化学纤维、棉麻纤维的直径。可以对混纺产品每个纤维形态观
察分析和直径测量,初步判断混纺纤维产品的纤维含量。
④矿相岩相:可以测量显微镜下矿相组织结构的大小。
⑤纹痕处理:可以对显微镜下的纹痕进行对比观测,通过对测量纹痕的几何长度,作出初步判断。
⑥在金相组织方面:可通过对显微组织图像中具有代表特征的晶粒的粒径、粒距进行测量而初步判断等
级。可以测量脱碳层、渗碳层深度。可以测量灰铸铁中石墨的长度,珠光体粗细、片间距、中碳钢、
马氏体针长等。
⑦几何尺寸测量:可以测量显微图像的任意长度(如:颗粒直径、孔径、划痕宽度、纤维直径等)
3、图片实例:

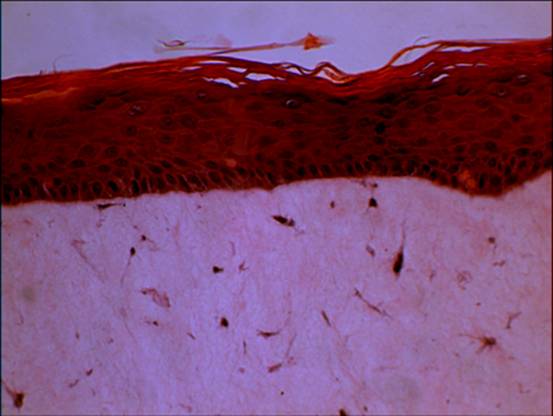

①显微图片:

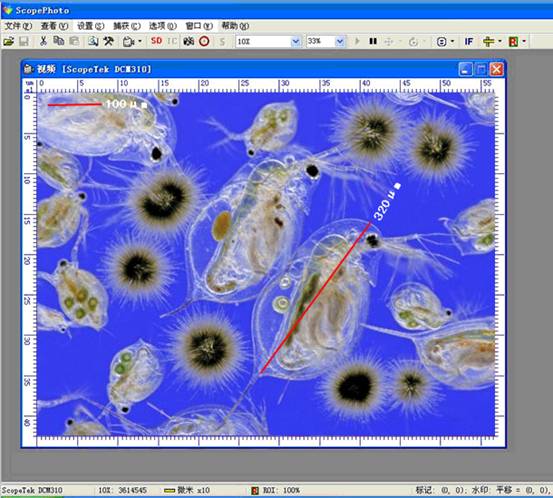

②软件界面图片:
仪器成套性:
序号 |
名称 |
型号 |
数量 |
单位 |
1 |
生物显微镜 |
XSP-BM19A |
1 |
台 |
2 |
高级摄像接口 |
MCL |
1 |
个 |
3 |
320万数字摄像头 |
SLG-320M |
1 |
套 |
4 |
320万数字摄像头图像测量软件 |
SLG-320M(软件光盘、标尺) |
1 |
套 |
5 |
随机文件 |
装箱单、说明书、合格证 |
1 |
套 |
6 |
微机和打印机(选购) |
联想主流机(XP系统)、佳能打印机(推荐) |
1 |
套 |
选购件:130、200万、500万像素数字摄像头 :具有单张、定时、连续采集图像,显示比例尺,测量等功能,可以连接多媒体、打印、EMAIL等多种方式输出。并生成图文EXCEL表。(详见分析软件栏目)
